一．簡介

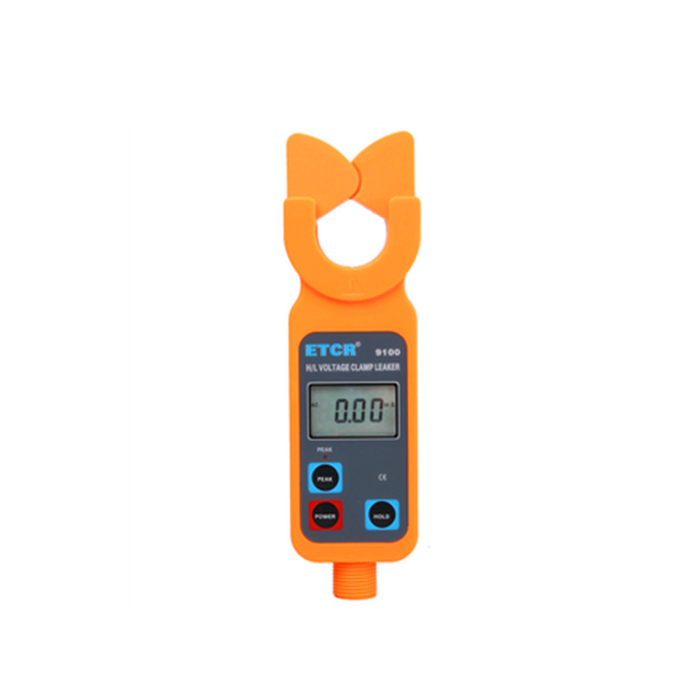

ETCR9100高低壓鉗形電流表突破傳統結構，專為在線測量高壓線路的漏電情況、判斷氧化鋅避雷器的運行情況。采用CT及屏蔽技術，由專用高壓檢測儀配高壓絕緣桿組成，若不使用絕緣桿，還可以當作高精度低壓鉗形漏電流表、電流表使用，能準確測出0.01mA的漏電流或電流。
ETCR9100高低壓鉗形電流表鉗頭與引導區獨特的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
ETCR9100高低壓鉗形電流表連接絕緣桿，可用于69kV以下的高壓線路漏電流測量，在線電流測量，判斷氧化鋅避雷器是否受潮或運行不好，儀表還具有峰值保持、數據保持、數據存儲、無線傳輸等功能，其專用高壓鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，高低壓鉗形電流表ETCR9100廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
ETCR9100高低壓鉗形電流表可作為高低壓電流互感器變比測試儀、氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次回路的電流，再計算得出電流互感器的變比或折算變比。注意：由于投入運行后的避雷器泄漏電流應小于500uA，所以可以根據測試避雷器的漏電情況來判斷避雷器的運行情況，若實測避雷器泄漏電流過大，超過500uA，若排除系統電壓過高，則避雷器可能有污漬或受潮或老化，漏電流越大，有污漬或受潮或老化就越嚴重。
高低壓鉗形電流表ETCR9100型號類別：
型 號 | 名 稱 | 量 程 | 分辯率 | 鉗口尺寸 | 備注 |
ETCR9000 | 高低壓鉗形電流表 | AC mA～1000A | 1mA | φ48mm |
|
ETCR9000B | 無線高低壓鉗形電流表 | 無線傳輸 |
ETCR9000S | 便攜式高低壓鉗形電流表 |
|
ETCR9100 | 高低壓鉗形電流表 | AC 0mA～600A | 1mA | φ33mm |
|
ETCR9100B | 無線高低壓鉗形電流表 | 無線傳輸 |
ETCR9100S | 便攜式高低壓鉗形電流表 |
|
ETCR9200 | 高低壓鉗形電流表 | AC 0mA～1000A | 1mA | φ68mm |
|
ETCR9200B | 無線高低壓鉗形電流表 | 無線傳輸 |
二．高低壓鉗形電流表ETCR9100技術規格
功 能 | 高低壓交流漏電流、電流在線測試；氧化鋅避雷器受潮或老化在線判斷；電流互感器變比間接測試 |
電 源 | DC6V 堿性干電池（1.5V AAA×4） |
測量范圍 | AC 0.00mA～600A（50/60Hz自動） |
分 辨 力 | 10uA |
測試精度 （23℃±5℃，80%RH以下） | 0.00mA～100A: ±1%±5dgt |
100A～600A: ±2%±5dgt |
儀表質量 | 檢測儀：335g（含電池），儀表總質量：3000g（含絕緣桿和電池） |
儀表尺寸 | 寬高厚：68mm×245mm×40mm |
鉗口尺寸 | φ33mm |
LCD尺寸 | 47mm×28.5mm |
絕緣桿尺寸 | φ32mm，1m/節（5節） |
顯示模式 | 4位LCD顯示，背光功能，適合昏暗場所 |
采樣速率 | 2次/秒 |
測試方式 | 鉗形CT，積分方式 |
PEAK保持 | 自動保持高處的測試值，通常測試模式下按PEAK鍵， PEAK燈亮，即開啟PEAK保持功能，再按PEAK鍵取消此功能 |
線路電壓 | 69kV以下線路測試（帶絕緣桿操作） |
數據保持 | 通常測試模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消 |
數據存儲 | 99組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿 |
數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
溢出顯示 | 超量程溢出功能：“OL A”符號顯示 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于4.8V時，電池電壓低符號“ ”顯示，提醒更換電池 |
工作溫濕度 | -20℃～40℃； 80%Rh以下 |
存放溫濕度 | -20℃～60℃； 70%Rh以下 |
干 擾 | 無315MHz、433MHz同頻信號干擾 |
絕緣強度 | 第5節絕緣桿與高壓檢測儀外殼間：AC 100kV/rms；高壓檢測儀外殼與鐵心間：AC1000V/rms |
結 構 | 防滴漏Ⅱ型 |
換 檔 | 0.01mA～600A全自動換檔 |
隨機附件 | 鉗表：1件；儀表箱：1件；絕緣桿（1米）：5個；電池（堿性干電池AAA）：8個 |
